GB-Series SSI

　　■内置于液压缸进行线性的绝对值测量

　　■整体不锈钢圆管形传感器

　　■非接触式测量，持久耐用

　　■抗恶劣环境的工业用传感器，EMC抗干扰和CE认证

　　■高精度：线性偏差低于0.02%

　　■ 重复精度达 0.001 %

　　■分辨率最高5 pm

　　■直接24 / 25位SSI输出（格雷码或二进制码）

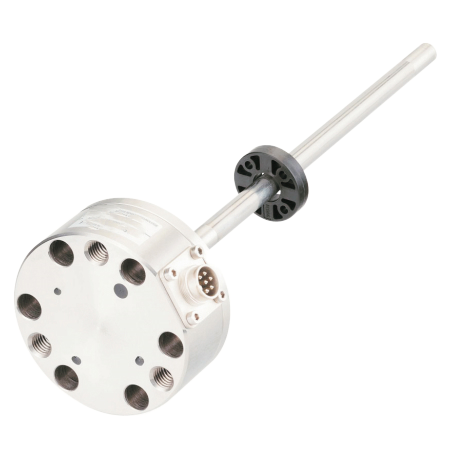

　　GB 型位移传感器

　　这些紧压密封型的不锈钢位置传感器是专门为了液压缸安装应用而设计的，尤其适合那些U型头液压缸或是空间受限制的液压缸应用。

　　对于普遍应用的标准型液压缸，GB型传感器是一个不错的选择。一个磁致伸缩位置传感器，高质量缸体加上精确控制阀组成一个驱动系统，可以满足技术上高标准的加工行业要求。

　　GB型传感器的接口能够满足绝对值旋转传感器的SSI标准的要求。它的位置值被编码成24位或25位的二进制码或格雷码并且通过串行的RS422标准格式非常快速的传送到控制器。在一个闭环控制系统中SSI提供了有效的同步机置。控制器时钟控制数据传输。

参数	规格
输入
测量数据	位置
测量范围	50 – 5080 mm
输出
界面	SSI （串连同步接口），RS 422标准通讯格式
数据格式	二进制或格雷码
数据长度	24或25 bit （按需求而定）
精度
分辨率	5 / 10 / 20 / 50 / 100 um
线性度	满量程的＜ ± 0.02% （最小土 60 um）
重复精度	满量程的＜ ± 0.001%
温度系数	<15 ppm°C
工作条件
磁铁速度	任意
工作温度	– 40 至 +75 °C
外管压力	350 bar / 700 bar （峰值）
保护	IP67（配对接头必须锁紧）
冲击指标	100 g （单一冲击） / IEC 标准 68-2-27
振荡指标	15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性）
EMC 测试	放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证
结构,材料
电子头	不锈钢 1.4305 / AISI 303
传感杆和法兰	不锈钢 1.4301 / AISI 304
位置磁铁	圆环磁铁
安装
安装位置	任意方位
安装	紧压密封法兰0 18h6，6个螺孔（ISO 4762 标准）
电气连接
接头选型	7 针 DIN 接头或直出电缆（PUR 电缆 3 x 2 x 0.25 mm²，Φ7.9 mm）
输入电压	+24 Vdc （-15 / +20%）
秏电量	50 mA （按量程而定）
波动	< 1 % 峰值
电器冲击量	500 V （DC接地到机器接地）

　　GB 型外壳尺寸与安装说明

　　任何位置安装简单，安装空间小

　　传感器带有安装法兰的耐 压不锈钢圆管通过6个M6*16* A2-70 (ISO4762)的螺钉穿过电子头的螺孔进行固定。利用一个15*2的0型密封圈和固定圈做紧压密封。

　　液压安装图例

　　利用一个杆状衬套(如：特氟隆)来防止磁铁和传感器杆之间 的摩擦。活塞杆里的孔取决于液压和速度等。孔径不能小于 13mm，不能超过700bar的峰值压力。

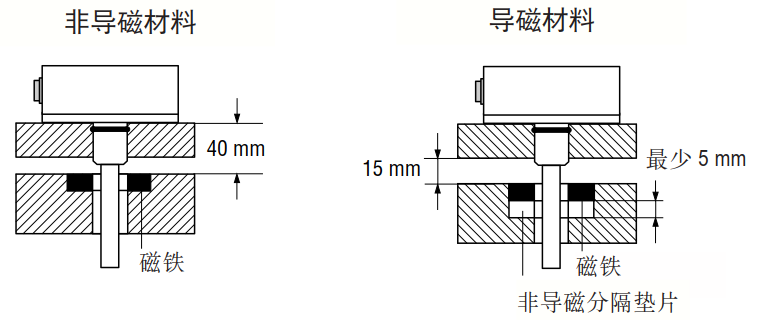

　　位置磁铁

　　为了精确测量位置，用非导磁固定装置(螺丝，支撑物 等)固定磁铁。载体为导磁材料时，注意安装磁铁需要 最小5mm厚的非导磁垫片和非导磁螺丝。注意右侧插图 所示的最小安装尺寸。

传感器接线方式

航空插头连接时，以针脚和相对应的线色定义

防水接头直接出线时，以线色定义

D70公接头针号排列(面向传感器头)

针号	线色	定义
1	灰	数据 （-）
2	粉	数据 （+）
3	黄	时钟 （+）
4	绿	时钟 （-）
5	棕	+24VDC（-15%/+20%）
6	白	直流电源地
7		不接

　　假如在应用安装上有可能导致直出电缆受到破坏的话，用户请选 用接头连接方式。传感器的电子部分与直出电缆都是以完全嵌人式固定在电子头圆盘内，对电子模块进行修理是很难的，如出现问题传感器必须整个更换。
